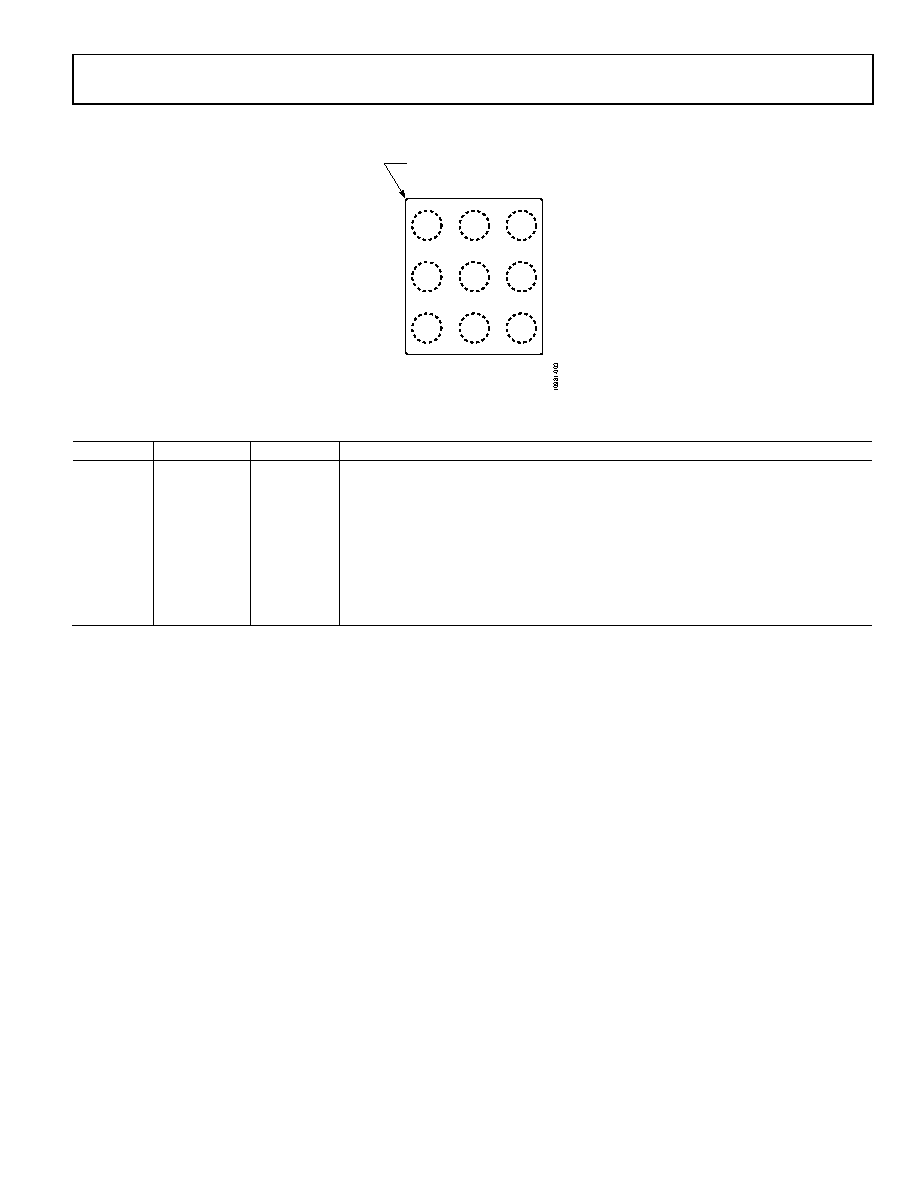

7 / 16 page ![]() Data Sheet SSM2537 Rev. 0 | Page 7 of 16 PIN CONFIGURATION AND FUNCTION DESCRIPTIONS Figure 3. Pin Configuration Table 6. Pin Function Descriptions Pin No. Mnemonic Function Description A1 PDAT Input PDM Data Signal. A2 LRSEL Input Left/Right Channel Select. Tie to ground for left channel; pull up to VDD for right channel. A3 OUT− Output Inverting Output. B1 VDD Supply Digital Power, 1.8 V. B2 PVDD Supply Amplifier Power, 2.5 V to 5.5 V. B3 PGND Ground Amplifier Ground. C1 PCLK Input PDM Interface Master Clock. C2 GAIN_FS Input Gain and Sample Rate Selection Pin. (Connect to PVDD for typical operation.) C3 OUT+ Output Noninverting Output. TOP VIEW (BALL SIDE DOWN) Not to Scale BALL A1 CORNER A 3 2 1 B C PDAT OUT– LRSEL VDD PVDD PGND PCLK GAIN_FS OUT+ |
|
|
