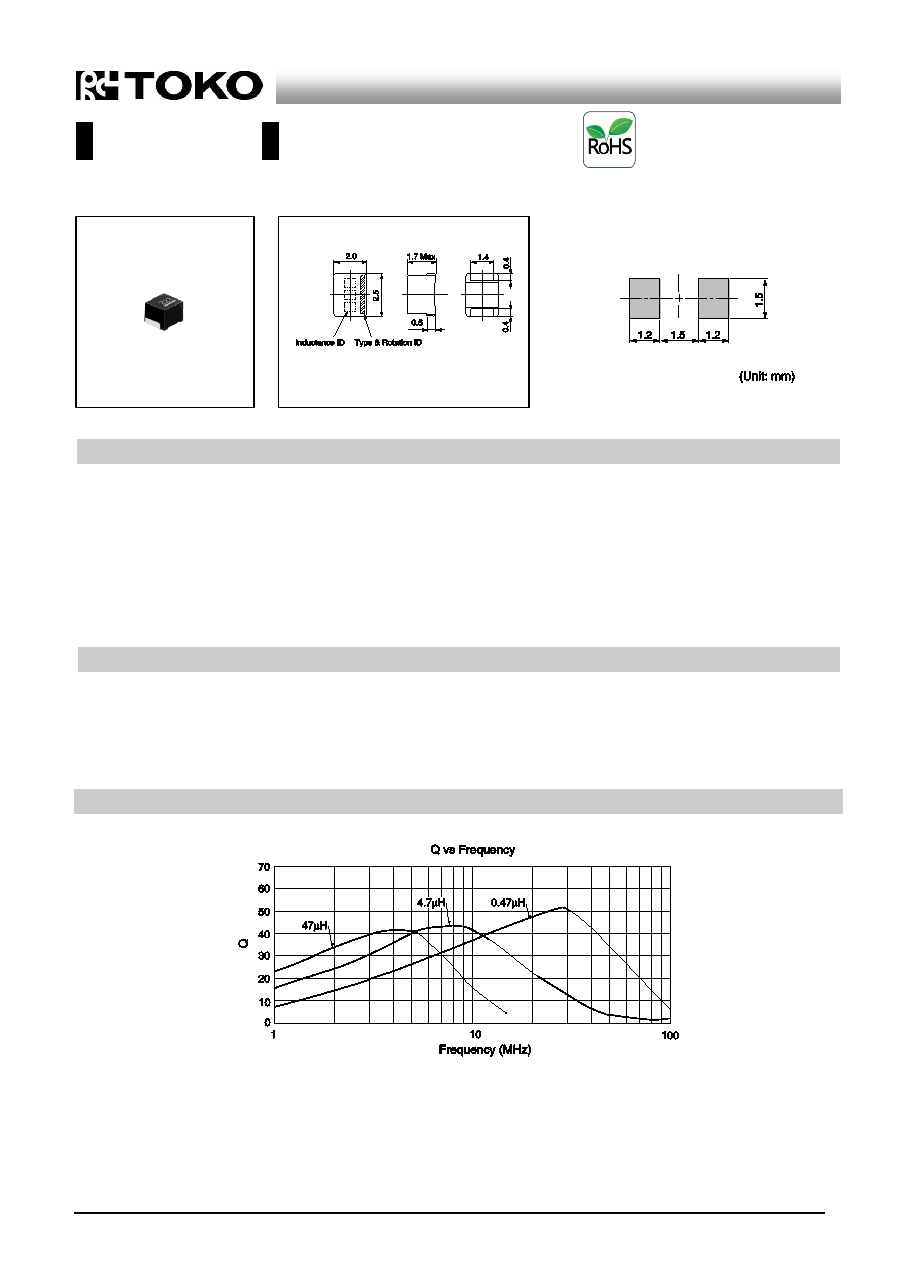

LLM2520

(Previous name FSLM2520)

Inductance Range: 0.1~220

H (E-12)

(Unit: mm)

Recommended patterns

推奨パターン図

FEATURES

特長

 Wire-wound miniature chip inductor most suitable for

surface mount.

 It is recommended for wide general use for signal

conditioning in a variety of electronic equipment.

 Low profile 1.7mm Max height. (1.6mm Typ.)

 Wide inductance range from 0.1 to 220H.

 Superior solderability and high heat-resistance for reflow

soldering.

 Excellent environmental and mechanical stability.

 巻線形構造の面実装小型チップインダクタ

 各種電子機器の信号処理用として、セットの薄形化、

高密度実装への対応に最適

 低背形1.7mm Max. (1.6mm Typ.)

 0.1～220Hまでの幅広いインダクタンス範囲

 リフロはんだ付けが可能

 角形外装、金属端子構造による高い実装信頼性と優れた

機械的、耐候的信頼性

ELECTRICAL CHARACTERISTICS

電気的特性

 Inductance Range

0.1~220

H (E-12 Series)

 Inductance Temperature Coefficient 750ppm/°C Max.

 Operating Temperature Range -40~+85°C

 Storage Temperature Range

-40~+85°C

(In case of taping used)

(-40~+60°C)

 インダクタンス範囲

0.1～220

H (E-12シリーズ）

インダクタンス温度係数

750ppm/°C Max.

使用温度範囲

－40～＋85°C

保存温度範囲

－40～＋85°C

（テーピング状態）

（－40～＋60°C）

EXAMPLES OF CHARACTERISTICS

代表特性例

continued on next page

次頁へ続く

Wire Wound Chip Inductors

巻線チップインダクタ
